Große Gebiete schnell, kostengünstig und dennoch präzise vermessen: Geo-Mapping

Die mobilen Geo-Mappingsystem der Firma Geotechnik GmbH, die Topcon  IP-S3 oder die GMF (Geo-Mapping Factory), ermöglichen eine präzise, dreidimensionale Vermessung und Erfassung von Straßen, Gebäuden, Verkehrseinrichtungen und vielen weiteren wichtigen Details, die für eine 3D GIS-Kartierung notwendig sind. Und das bei normaler Reisegeschwindigkeit, ohne Behinderung des Verkehrsflusses!!!

Unsere Systeme im Überblick (aktuell)

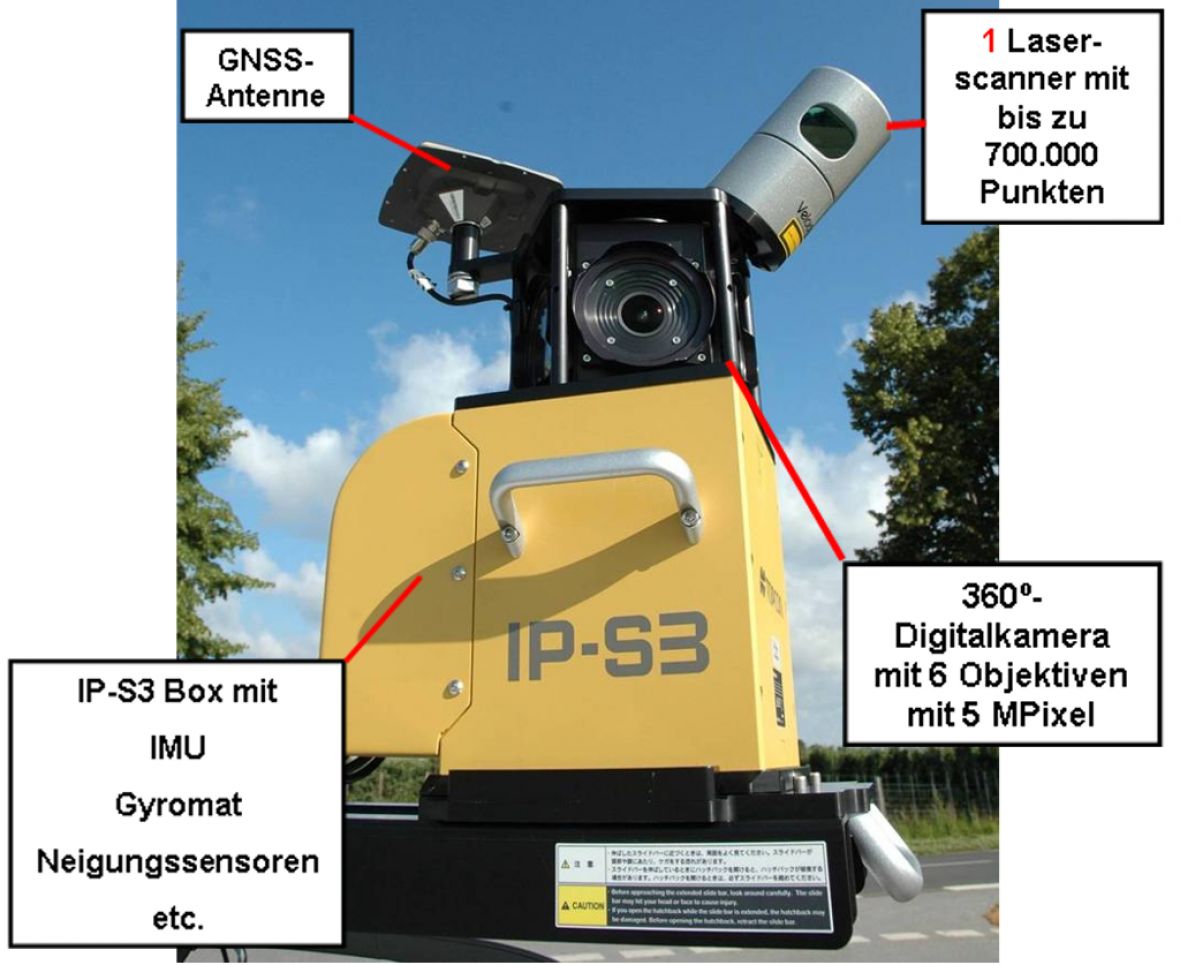

(IP-S3)

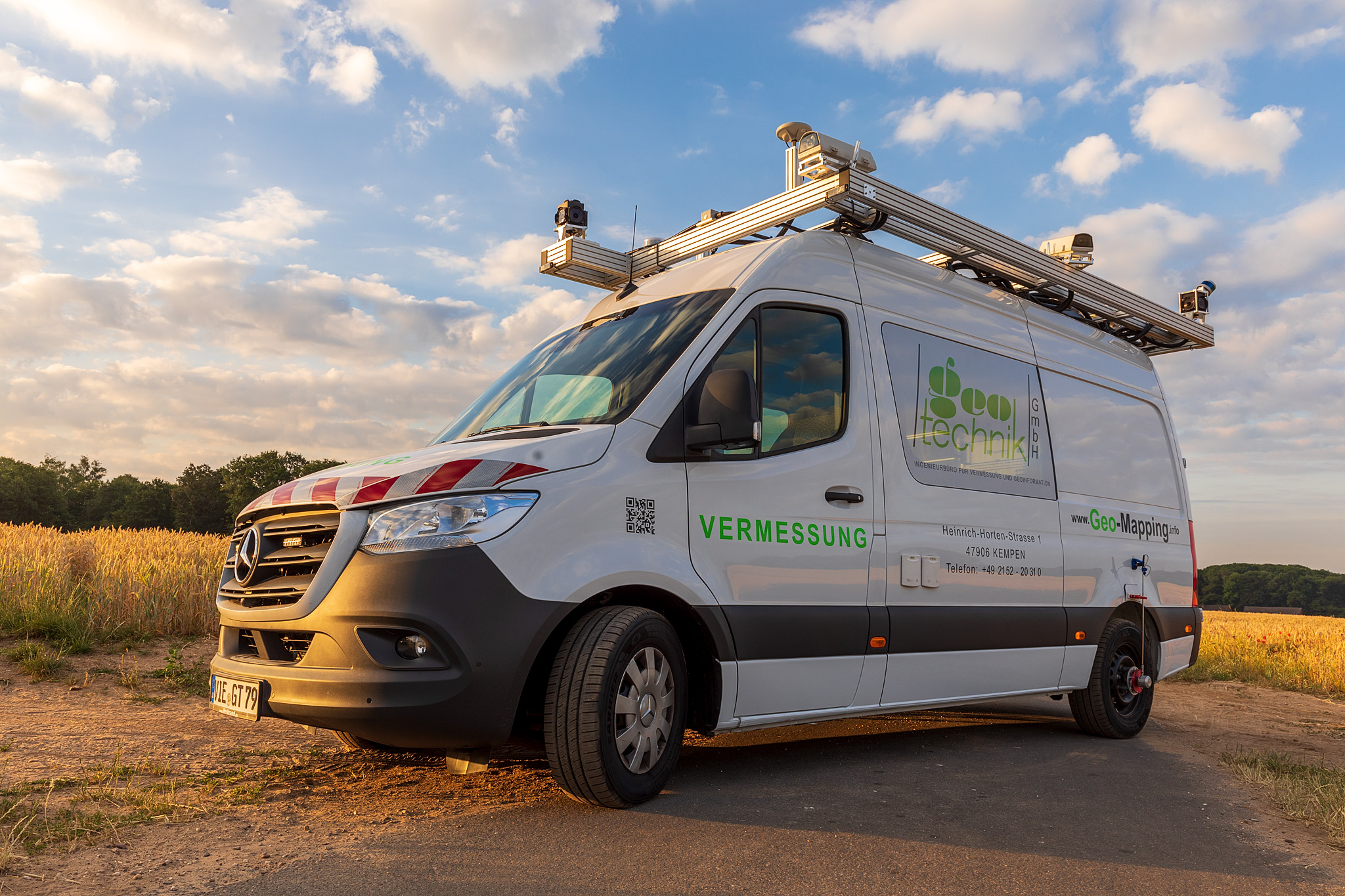

(Geo-Mapping Factory / GMF)

Frühere Systeme / Frühere Fahrzeuge

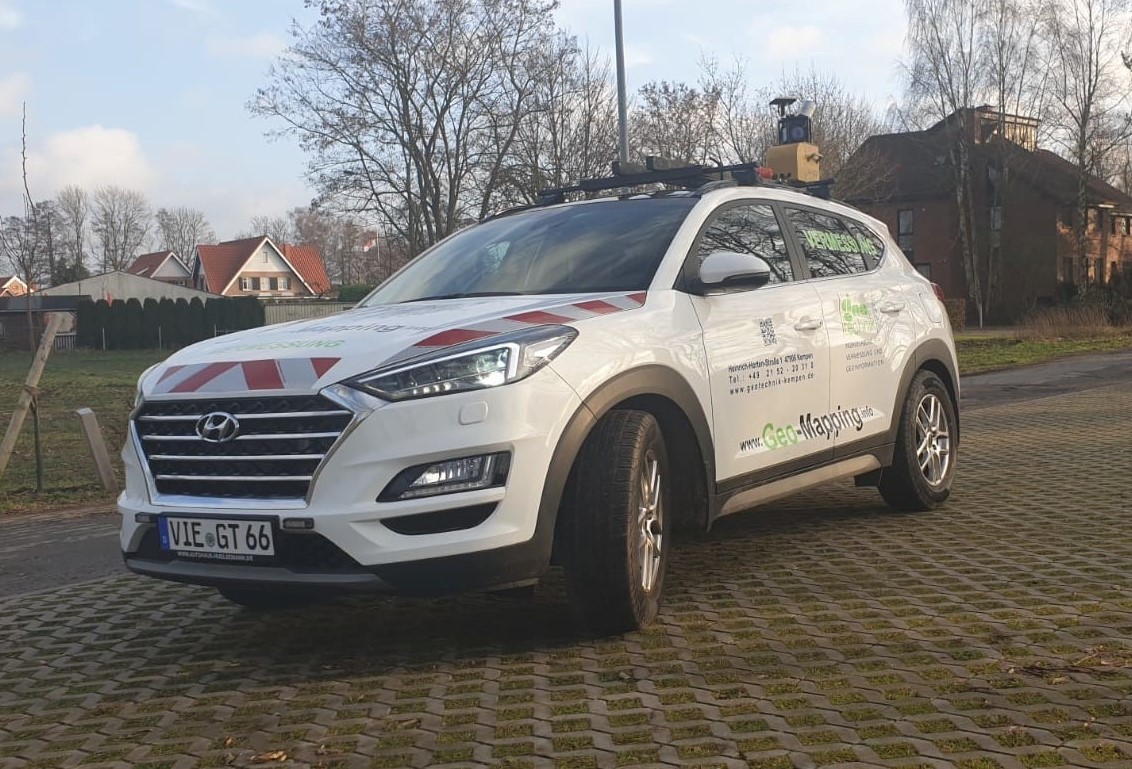

Nach 250.000 km wurde es Zeit für ein neues Fahrzeug. Das bewährte System ist das gleiche geblieben: IP-S3

Nach 300.000 km endlich in den wohl verdienten Ruhestand gegangen: IP-S2 compact +

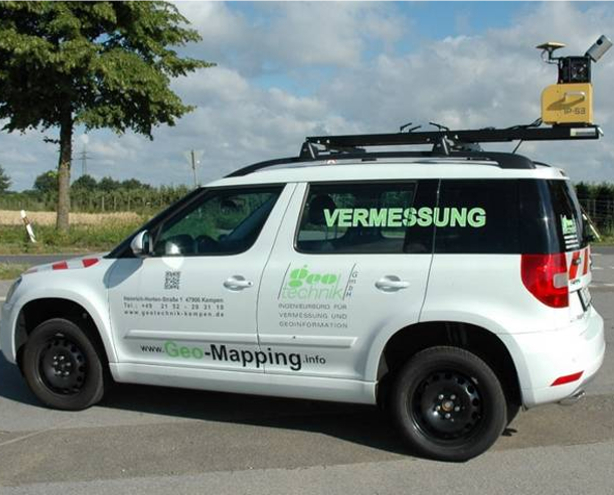

(IP-S3)

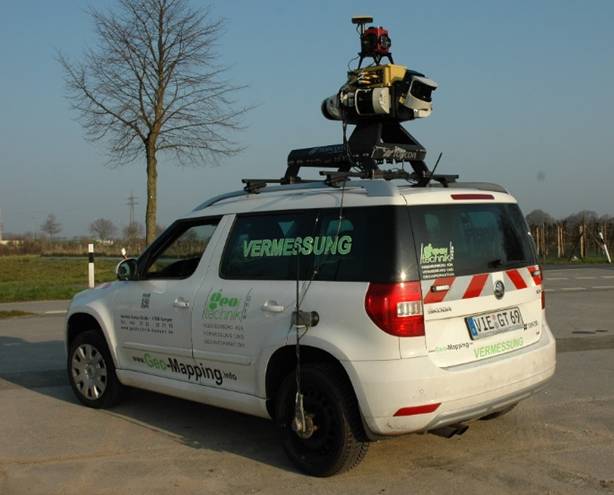

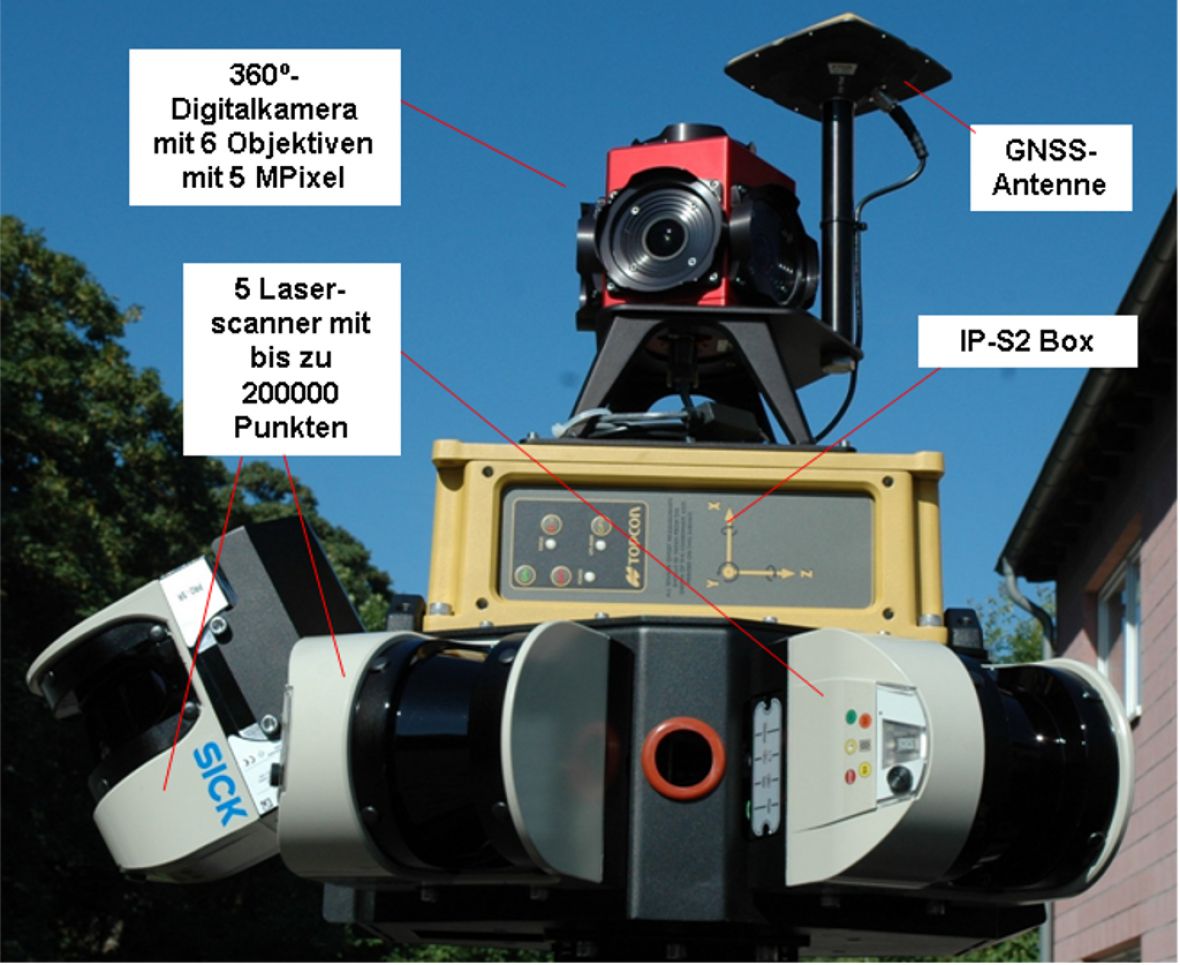

(IP-S2 compact +)

Anwendungen:

  • Fachkataster (z. B. Verkehrsschilder, Lampen, Bäume usw.)
  • Dreidimensionale Geländemodelle
  • Überwachung, Straßenunterhaltsplanung und Grünanlagendokumentation
  • Bewertung von Immobilien und Straßenzuständen bis hin zur Doppik
  • Informationen für Ratssitzungen, Bürgeranhörungen, Raumplanung etc.
  • Bestandsdokumentation vor und nach Baumaßnahmen, Verkehrssicherheit, -planung sowie Schwertransportplanung

Positionierung und Georeferezierung

Positionierung über GNSS
Das IP-S3 System beinhaltet einen Hochleistungs-Zweifrequenz-GNSS-Empfänger, der die Satellitensignale sowohl der GPS, als der GLONASS-Satelliten aufzeichnet.
Die Georeferenzierung erfolgt im Post-Process-Modus, z.B. mit den Daten eines Satellitenpositionierungsdienstes oder einer eigenen Basisstation.

Das GMF System beinhaltet zwei Hochleistungs-GNSS-Empfänger die kombiniert eine noch höhere Genauigkeit vorzuweisen haben. Die GNSS-Empfänger empfangen sowohl GLONASS, als auch GPS und Galileo-Satelliten.

Hochgenaue Trägheitsmessung in 6 Achsen
Die Trägheitsmessung zur Bestimmung der dreidimensionalen Bewegung liefert präzise Daten auch bei hohen Geschwindigkeiten, Beschleunigung und schnellen Kurvenfahrten.

Odometrie und Spurverfolgung über Messräder
Durch die Ausrüstung mit externen und hoch genauen Messgebern zur Erfassung der Radgeschwindigkeit am Fahrzeug wird die Geschwindigkeit und die Position des Fahrzeugs, basierend auf einer früheren, bekannten Position bestimmt.

In der Kombination der drei Systeme ist es möglich, auch unter schwierigsten Bedingungen präzise Positionsdaten für die IP-S3/GMF zu ermitteln z.B. in Tunneln, unter Brücken, in stark bewaldeten Gebieten oder in eng bebauten Straßen.
Somit ist die Genauigkeit der aus der Befahrung bestimmten Punkte, Linien und Flächen sehr präzise (<1dm) gewährleistet.

Mobile Geodatenerfassung

Laserscanner
Das System (IP-S3) verfügt über einen hochauflösende Scanner, die die Fahrbahn und die angrenzenden Bereiche bis zu einer Entfernung von 45 Metern seitlich des Fahrzeuges, hoch genau erfassen und mit bis zu 700.000 Punkten pro Sekunde abtasten und erfassen.

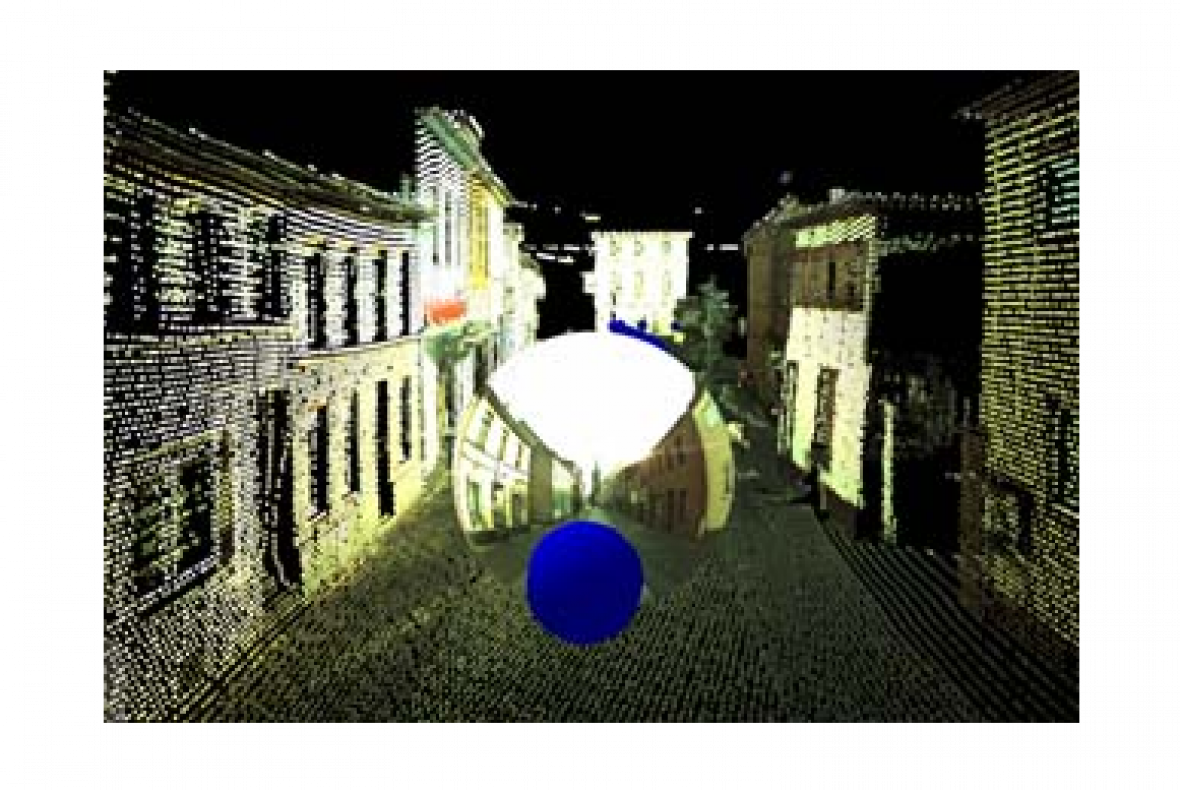

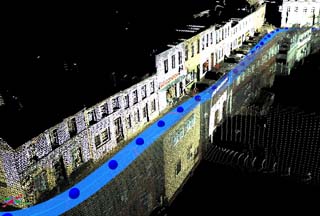

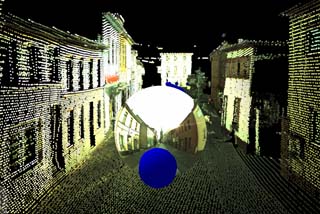

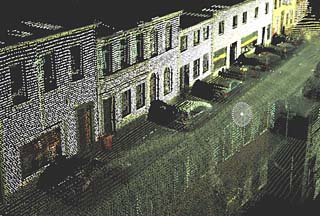

 (Beispiel Scandaten IP-S3)

Das GMF System verfügt über einen, vom Fraunhofer Institut entwickelten Laserscanner, der 2.000.000 Bildpunkte in der Sekunde erzeugt.
Um eine Abschattung zu vermeiden, ist zusätzlich ein kleinerer Scanner auf der hinteren Ladybug-Kamera angebracht, der die Punktwolke mit 250.000 Punkten pro Sekunde ergänzt.

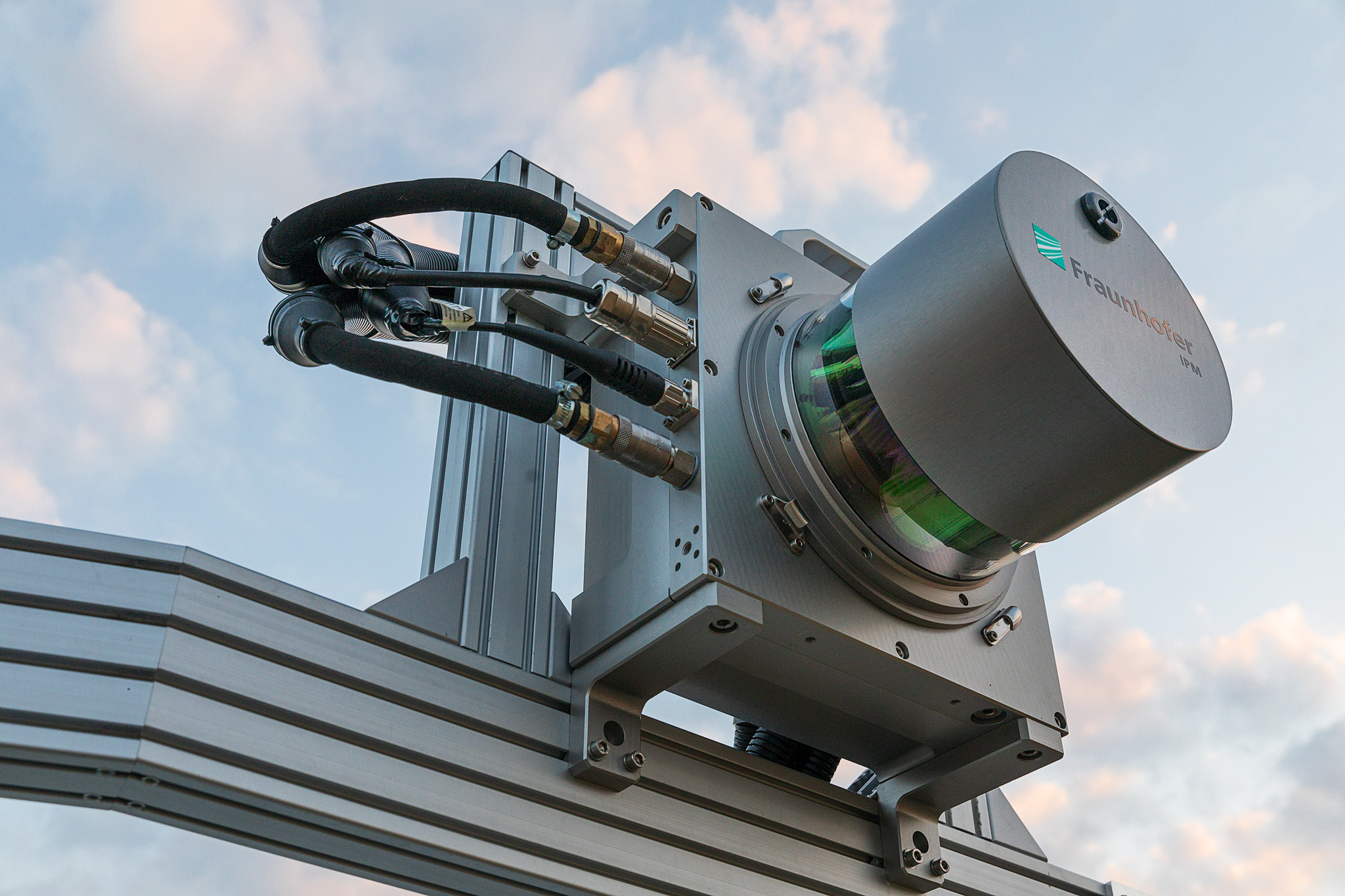

Scanner mit 2.000.000 Bildpunkten / Sekunde

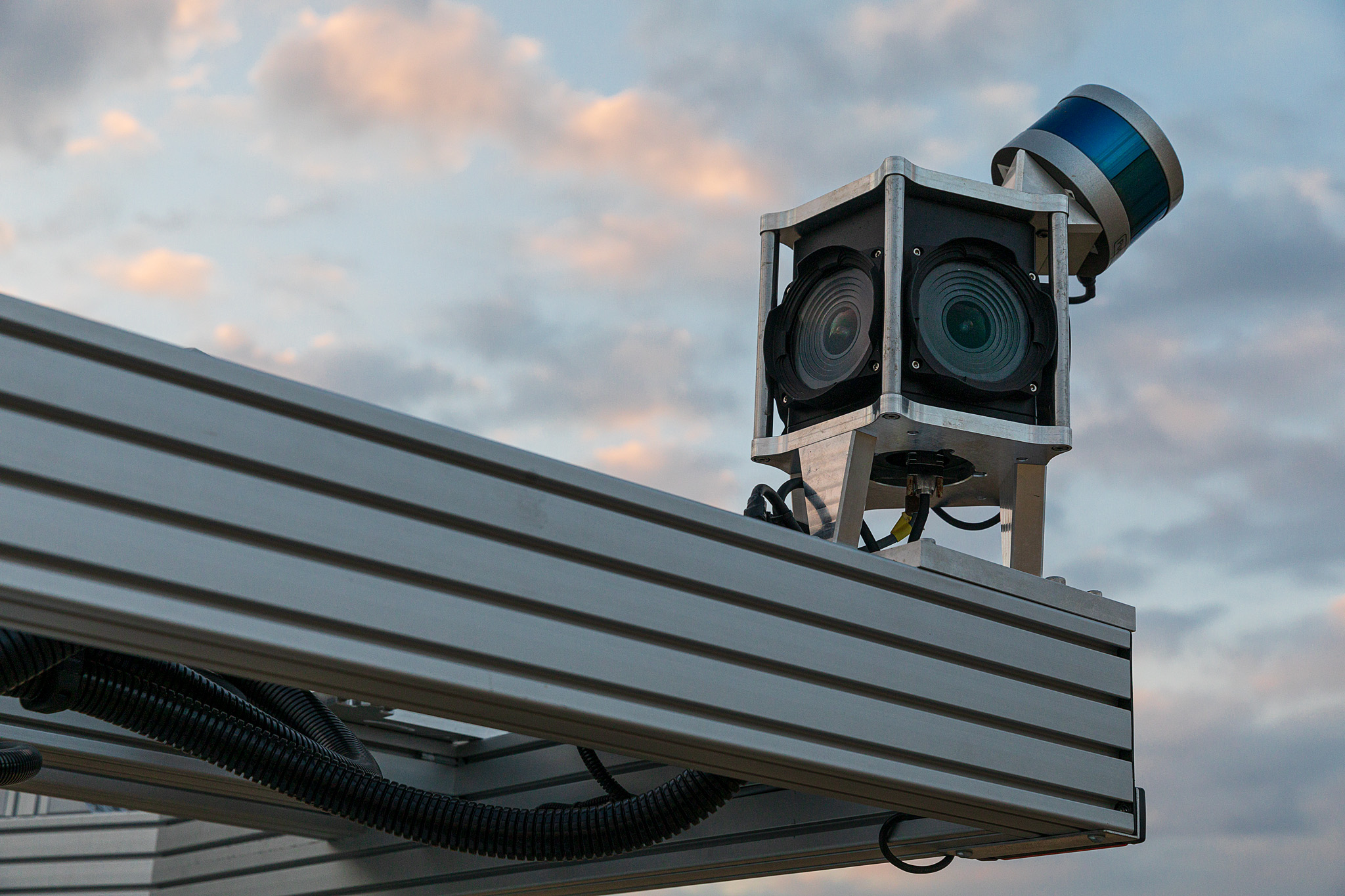

 Kleiner Scanner auf der Ladybug

Kameras
Die hochauflösende, digitale Ladybug ("Marienkäfer") -Kamera erstellt alle 5 Meter aus sechs Objektiven Fotoaufnahmen, die sowohl einzeln als auch als 360°-Panoramabild ausgewertet werden können.

( 360° Panoramabild)

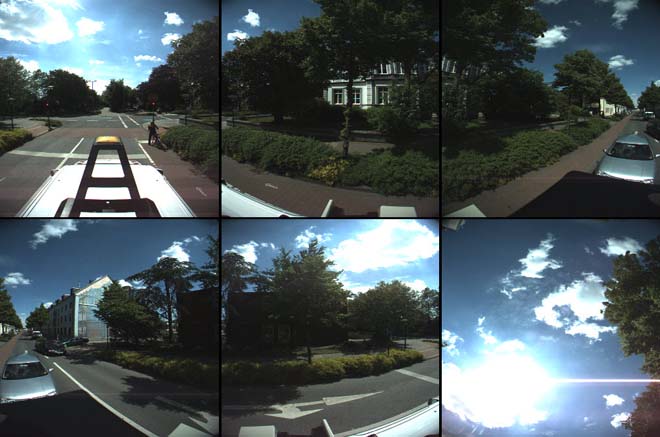

 (Einzelaufnahmen)

Das GMF-System verfügt über 2 Ladybug Kameras, die kombiniert keine Dachfläche vom Fahrzeug anzeigen.
Zusätzlich sind noch 4 Einzelbildkameras angebracht, die eine noch detailliertere Ansicht in alle Blickrichtungen ermöglichen.

Auswertung und Datenaustausch

Nach der Berechnung der Positionierung beginnt die OnScreen-Auswertung der mobil erfassten Daten.
Im georeferenzierten Datenbestand können Punkte, Linien und Flächen gemessen und mit Fachbedeutung und Attributen ergänzt werden.

PANOpticum 3D und QGIS

Erzeugte Objekte in PANOpticum 3D (Bäume, Leuchten, Kanal, Gas, Strom, Wasser, usw.) werden 1:1 nach QGIS gespiegelt.
Die Lage ist veränderbar sowohl in PANOpticum 3D als auch in QGIS.
Spiegelung QGIS <-> PANOpticum 3D

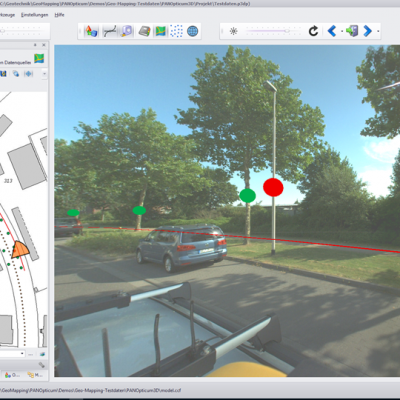

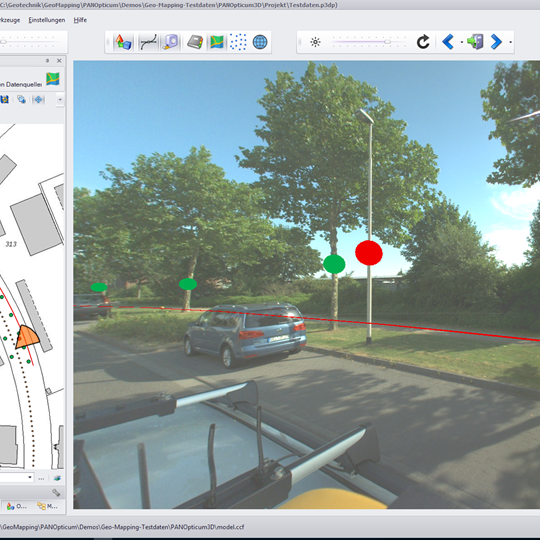

(PANOpticum 3D)

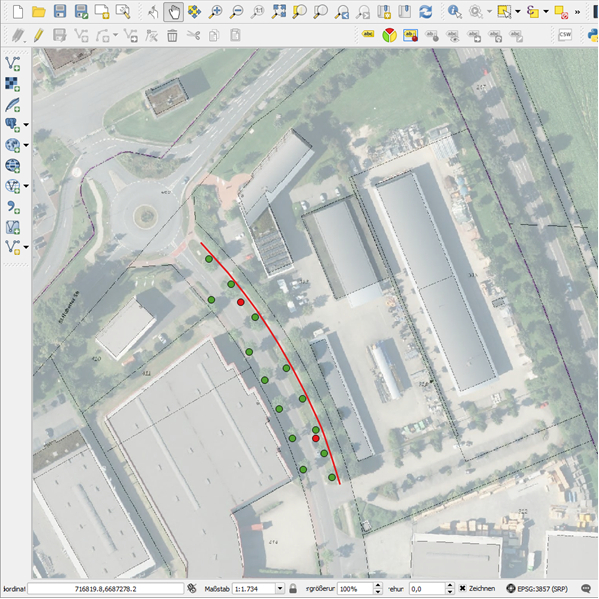

(QGIS)

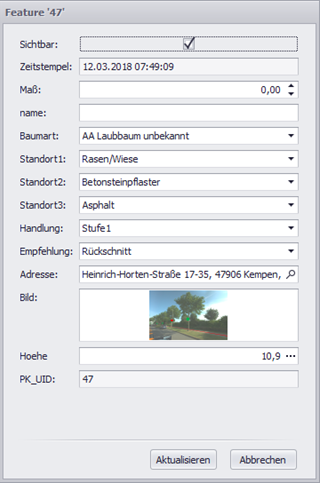

Das Attributschema einer Ebene, durch das vorgegeben wird, welche Attribute einem Objekt der Ebene zugewiesen werden können, kann in einem entsprechenden Bearbeitungsdialog modifiziert werden.
In diesem Dialog können Attribute unterschiedlichen Datentyps hinzugefügt und entfernt werden.

Gerne stellen wir Ihnen unsere Geo-Mapping-Systeme bei einer Probefahrt detailliert vor.

Wir zeigen ihnen die Auswertungsmodule und die vielfältige Weiterverarbeitungsmöglichkeiten.
Ihre Ideen und Einsatzbereiche sind dann die Grundlage einer weiteren Zusammenarbeit.
